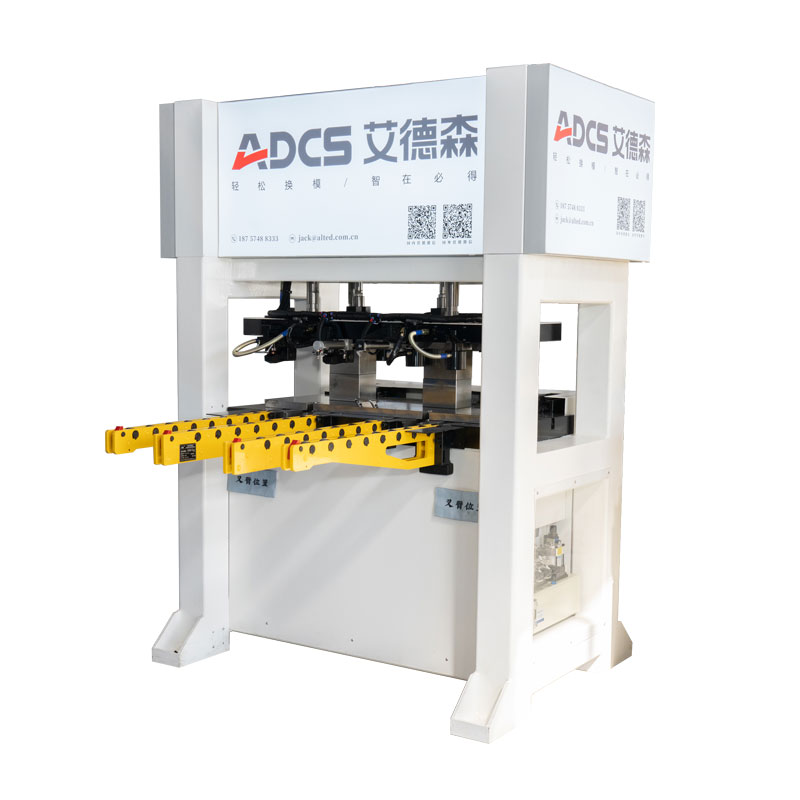

Prinsip kerja sistem perubahan acuan pesat

Thesistem perubahan acuan cepatMemacu peranti hidraulik melalui pam hidraulik pneumatik untuk mencapai penjepit dan pelepasan acuan yang cepat, dengan itu memendekkan masa perubahan acuan. ‌

Penjelasan terperinci mengenai prinsip kerja

Sumber kuasa dan unit pelaksanaan

Sistem ini menggunakan unit pam hidraulik pneumatik untuk menghasilkan minyak hidraulik tekanan tinggi, yang dihantar ke peranti pengapit melalui litar minyak.

Proses pengapit

Selepas minyak hidraulik tekanan tinggi memasuki peranti pengapit, ia mendorong mekanisme omboh dan tuil untuk bergerak, menghasilkan daya pengapit dan dengan cepat menetapkan pusat atau persekitaran belakang acuan.

Dalam sistem menumbuk, proses ini dapat mencapai penjajaran yang tepat dan mengunci acuan dalam beberapa saat.

Proses pelepasan

Apabila sistem itu tertekan, minyak hidraulik mengalir kembali dan peranti pengapit dengan cepat melepaskan acuan, mencapai alat pembongkaran percuma.

Ciri -ciri teras

Kecekapan: Dengan menyeragamkan antara muka dan proses automasi, waktu tradisional masa perubahan acuan dapat dikurangkan hingga beberapa minit atau lebih pendek.

Keserasian: Acuan perlu dikonfigurasi dengan mekanisme pengapit bersatu (seperti backplate standard) untuk memastikan keserasian sistem.

Nota: Pelaksanaan spesifik jenis peralatan yang berlainan seperti mesin pengacuan suntikan dan penekan punch mungkin sedikit berbeza, tetapi prinsip teras berdasarkan pemacu hidraulik dan reka bentuk modular.
